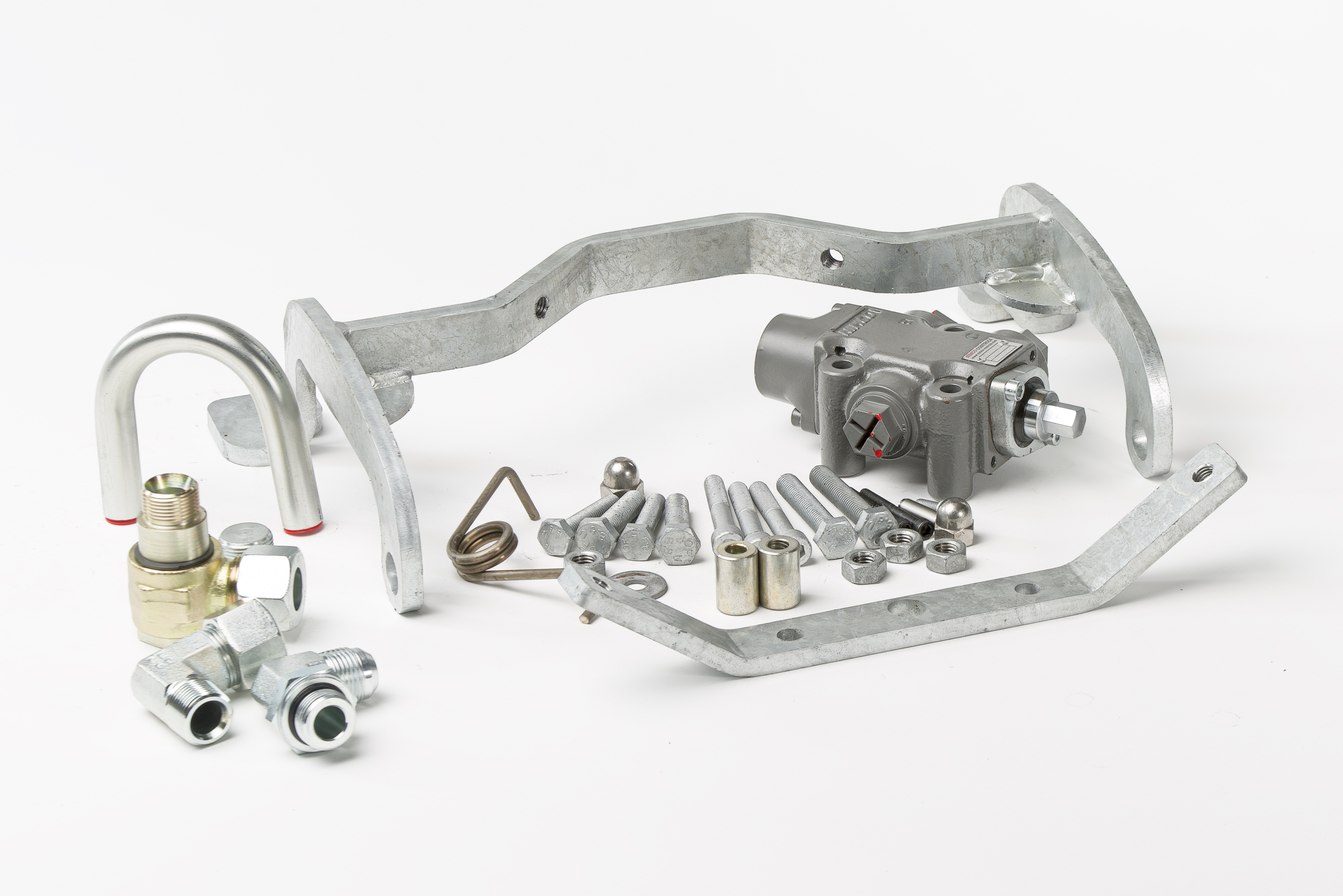

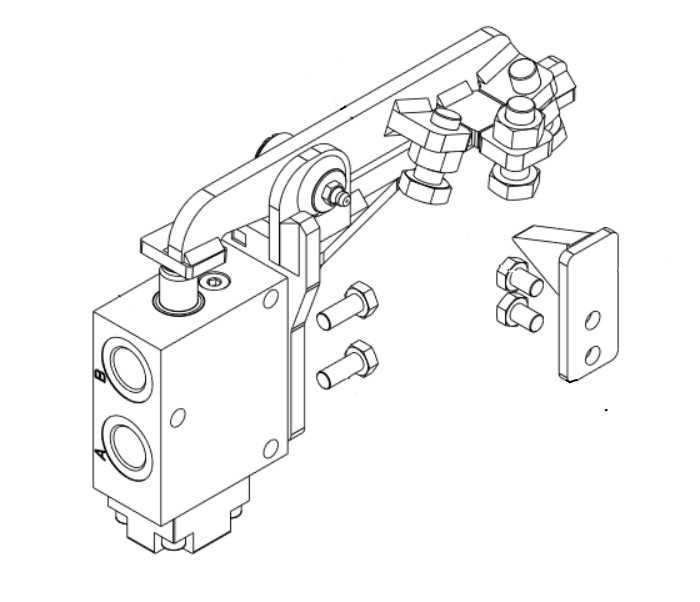

Sarja sisältää kolmikaatoon tarvittavat rajoitinvivut, asennusosat ja hydraulisen rajoitinventtiilin. Sarjaa asennetaan sylinterin kehtoon +laakeriin 320209745 ja näin saadaan kompakti ja hyvin toimiva rajoitinkokonaisuus. SUT 132 malleille.
Sarja sisältää kolmikaatoon tarvittavat rajoitinvivut, asennusosat ja hydraulisen rajoitinventtiilin. Sarjaa asennetaan sylinterin kehtoon +laakeriin 320209745 ja näin saadaan kompakti ja hyvin toimiva rajoitinkokonaisuus. SUT LL 218 malleille.
Sarja sisältää kolmikaatoon tarvittavat rajoitinvivut, sarjan asennusosat ja hydraulisen rajoitinventtiilin. Sarja asennetaan sylinterin kehtoon +laakeriin 320209745 ja näin saadaan kompakti ja hyvin toimiva rajoitinkokonaisuus. SUT LL 172 malleille.
Sarja sisältää kolmikaatoon tarvittavat rajoitinvivut, asennusosat ja hydraulisen rajoitinventtiilin. Sarja asennetaan sylinterin kehtoon +laakeriin 320209745 ja näin saadaan kompakti ja hyvin toimiva rajoitinkokonaisuus. SUT LL 194 malleille.
Sarja sisältää kolmikaatoon tarvittavat rajoitinvivut, asennusosat ja hydraulisen rajoitinventtiilin. Sarjaa asennetaan sylinterin kehtoon +laakeriin 320209745 ja näin saadaan kompakti ja hyvin toimiva rajoitinkokonaisuus. SUT 218 malleille.
Sarja sisältää tarvittavat rajoitinvivut, sarjan asennusosat sekä hydraulisen rajoitinventtiilin. Sarja asennetaan sylinterin kehtoon + laakeriin 320209745 ja näin saadaan kompakti ja hyvin toimiva rajoitinkokonaisuus. Sopii SDC 129 malleihin.
Sarja sisältää kolmikaatoon tarvittavat rajoitinvivut, asennusosat ja hydraulisen rajoitinventtiilin. Sarjaa asennetaan sylinterin kehtoon +laakeriin 320209745 ja näin saadaan kompakti ja hyvin toimiva rajoitinkokonaisuus. SDC 149 ja SUT 152 malleille.

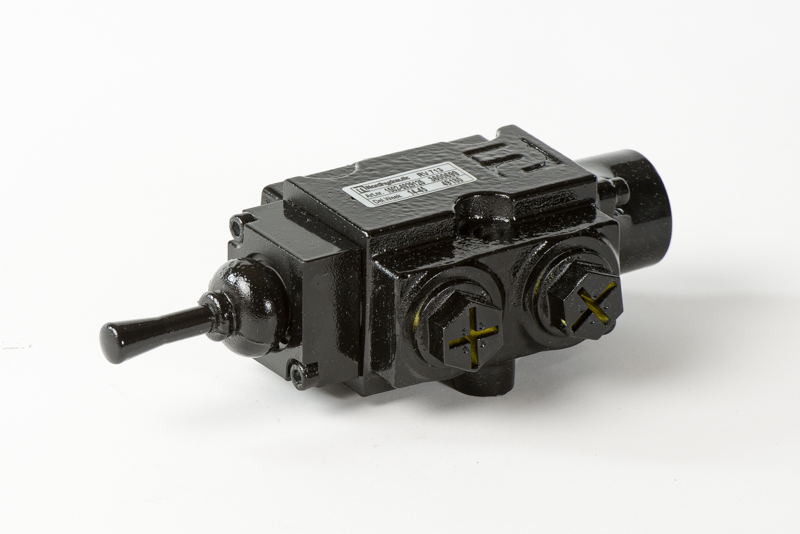

Hydraulinen rajoitinventtiili kippauskulman hydrauliseen rajoittamiseen esimerkiksi perävaunuissa. Voidaan kytkeä myös erillisellä paluulinjalla.
Sarja sisältää kolmikaatoon tarvittavat rajoitinvivut, asennusosat ja hydraulisen rajoitinventtiilin. Sarja asennetaan sylinterin kehtoon +laakeriin 320209745 ja näin saadaan kompakti ja hyvin toimiva rajoitinkokonaisuus. SUT 194 malleille.
Sarja sisältää kolmikaatoon tarvittavat rajoitinvivut, sarjan asennusosat ja hydraulisen rajoitinventtiilin. Sarja asennetaan sylinterin kehtoon +laakeriin 320209745 ja näin saadaan kompakti ja hyvin toimiva rajoitinkokonaisuus. SUT 172 malleille.

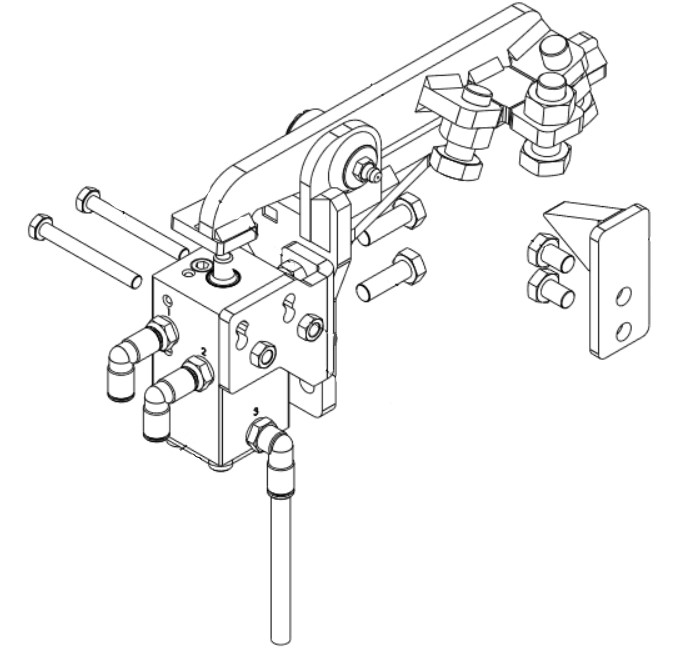

Sarja sisältää kolmikaatoon tarvittavat rajoitinvivut, asennusosat ja pneumaattinen rajoitinventtiili. Sarja asennetaan sylinterin kehtoon +laakeriin 320209745 ja näin saadaan kompakti ja hyvin toimiva rajoitinkokonaisuus. SUT 132 malleille. T
Sarja sisältää kolmikaatoon tarvittavat rajoitinvivut, asennusosat ja pneumaattinen rajoitinventtiili. Sarja asennetaan sylinterin kehtoon +laakeriin 320209745 ja näin saadaan kompakti ja hyvin toimiva rajoitinkokonaisuus. SUT LL 218 malleille. Tämän yhteydessä käytetään 20LR pyörivää liitintä sylinterin öljy-yhteeseen. Ei sisälly pakkaukseen.
Sarja sisältää kolmikaatoon tarvittavat rajoitinvivut, asennusosat ja pneumaattisen rajoitinventtiilin. Sarja asennetaan sylinterin kehtoon +laakeriin 320209745 ja näin saadaan kompakti ja hyvin toimiva rajoitinkokonaisuus. SUT LL malleille 172 ja 194. Tämän yhteydessä käytetään 20LR pyörivää liitintä (HUOM! 172 malleihin pidempi pyöriväliitin). Ei sisälly pakkaukseen.
Sarja sisältää kolmikaatoon tarvittavat rajoitinvivut, asennusosat ja pneumaattinen rajoitinventtiili. Sarja asennetaan sylinterin kehtoon +laakeriin 320209745 ja näin saadaan kompakti ja hyvin toimiva rajoitinkokonaisuus. SDC 149 ja SUT 152 malleille.
Sarja sisältää kolmikaatoon tarvittavat rajoitinvivut, asennusosat ja pneumaattinen rajoitinventtiili. Sarja asennetaan sylinterin kehtoon +laakeriin 320209745 ja näin saadaan kompakti ja hyvin toimiva rajoitinkokonaisuus. SUT 218 malleille. Tämän yhteydessä käytetään 20LR pyörivää liitintä sylinterin öljy-yhteeseen. Ei sisälly pakkaukseen.
Sarja sisältää tarvittavat rajoitinvivut, sarjan asennusosat sekä pneumaattisen rajoitinventtiilin. Sarja asennetaan sylinterin kehtoon + laakeriin 320209745 ja näin saadaan kompakti ja hyvin toimiva rajoitinkokonaisuus. Sopii SDC 129 malleihin.
Sarja sisältää kolmikaatoon tarvittavat rajoitinvivut, asennusosat ja pneumaattisen rajoitinventtiilin. Sarja asennetaan sylinterin kehtoon +laakeriin 320209745 ja näin saadaan kompakti ja hyvin toimiva rajoitinkokonaisuus. SUT malleille 172 ja 194. Tämän yhteydessä käytetään 20LR pyörivää liitintä (HUOM! 172 malleihin pidempi pyöriväliitin). Ei sisälly pakkaukseen.

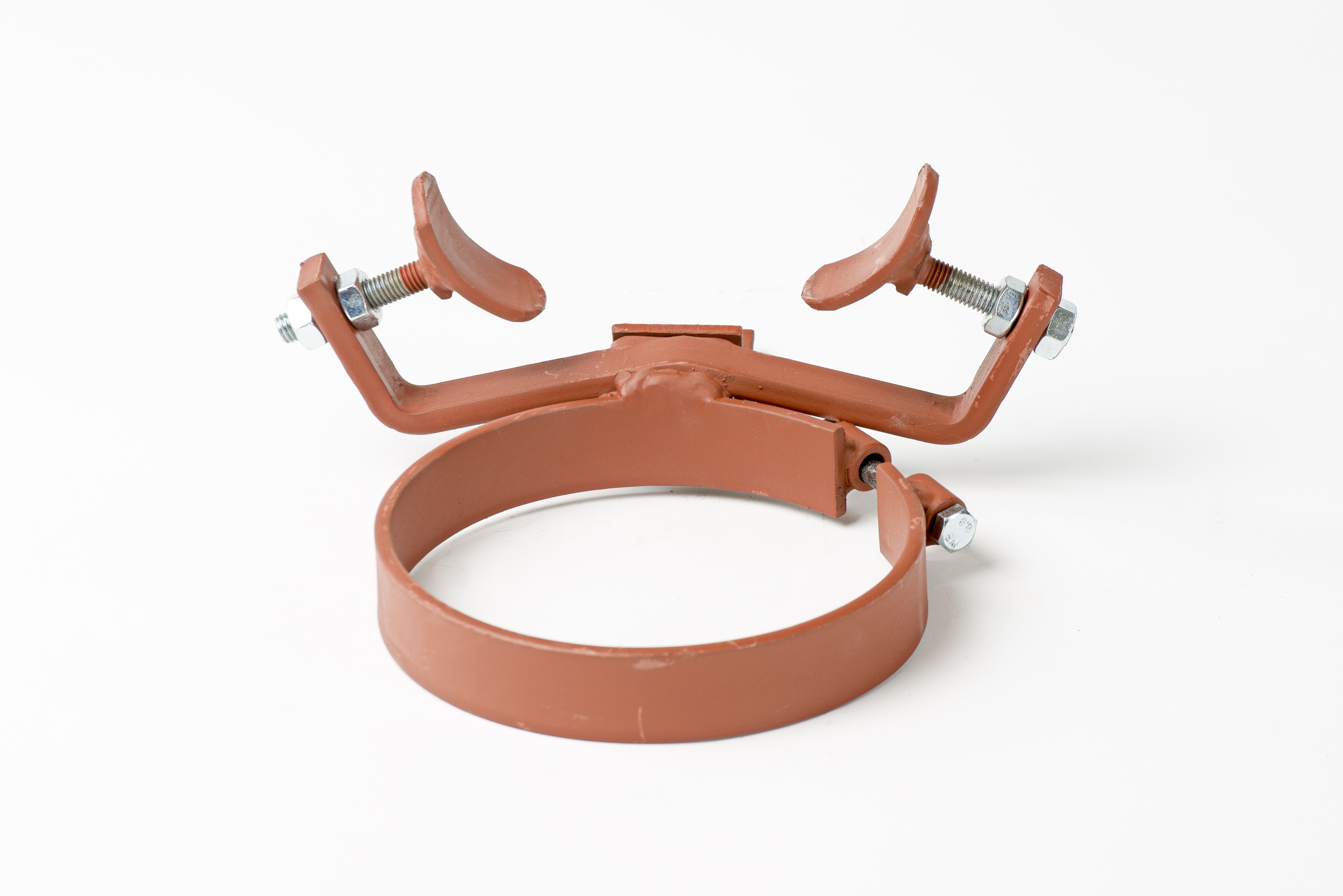

Pantamallinen sylinteriin kiinnitettävä 3-kaatorajoitinsarja TT 132-malleille. Rajoitin sopii kun kehto asennetaan pitkittäin tai poikittain. Hitsatun kehyslaakerin 320209745 kanssa eli pitkittäisasennuksessa käytetään venttiilijalkaa 360207012, jonka päälle hydraulinen tai pneumaattinen rajoitinventtiili asennetaan. Kun kehto asennetaan poikittain kehyksellä tulee käyttää 320209222 venttiilijalkaa, jonka päälle hydraulinen tai pneumaattinen rajoitinventtiili asennetaan. 3-kaatorajoitinpanta kiristetään ulkoputken ympärille sopivaan korkeuteen. Sopivat rajoituskulmat säädetään pannassa olevilla säätöruuveilla.

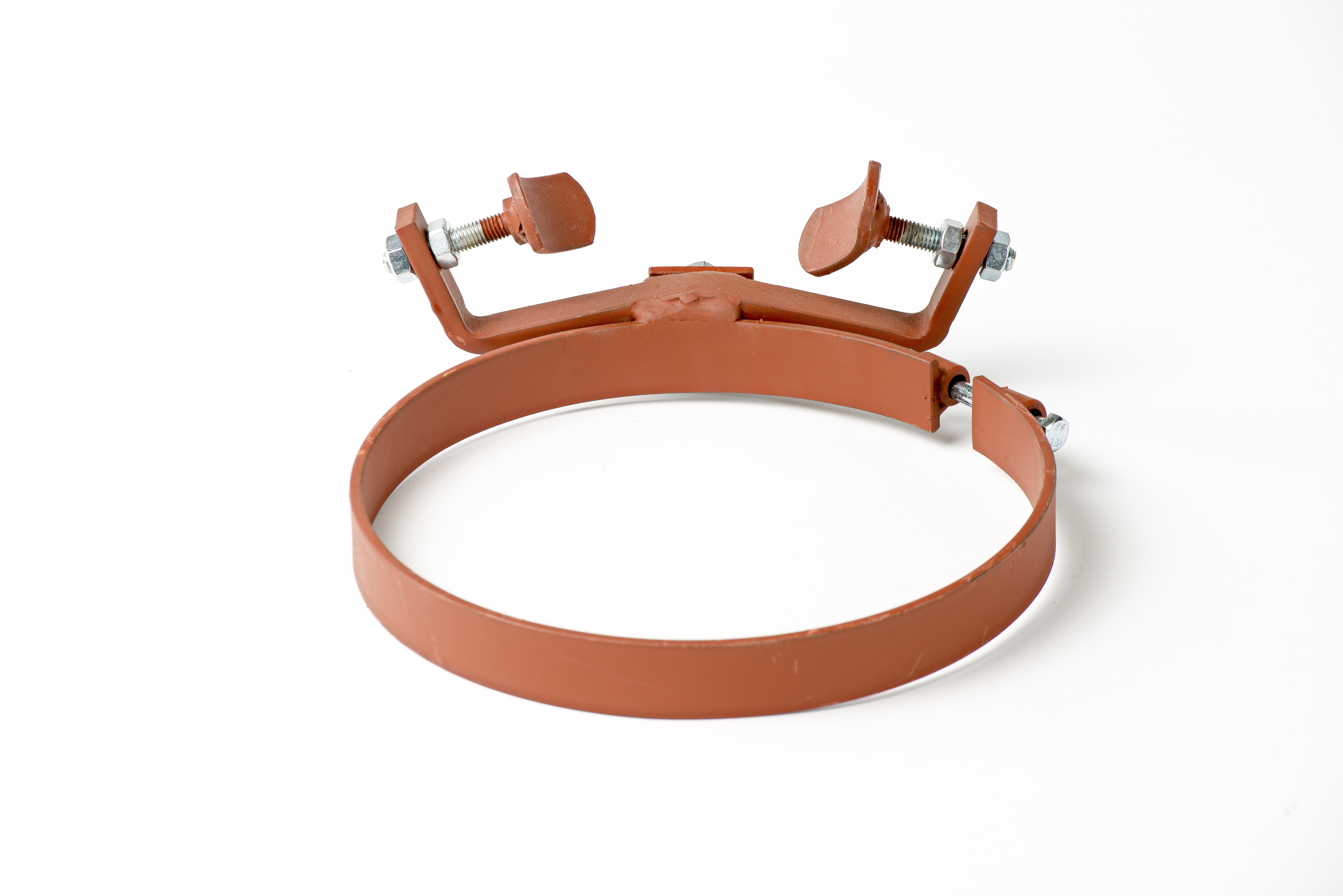

Pantamallinen sylinteriin kiinnitettävä 3-kaatorajoitinsarja TT 218-malleille. Rajoitin sopii kun kehto asennetaan pitkittäin tai poikittain. Hitsatun kehyslaakerin 320209745 kanssa eli pitkittäisasennuksessa käytetään venttiilijalkaa 360207012, jonka päälle hydraulinen tai pneumaattinen rajoitinventtiili asennetaan. Kun kehto asennetaan poikittain kehyksellä tulee käyttää 320209222 venttiilijalkaa, jonka päälle hydraulinen tai pneumaattinen rajoitinventtiili asennetaan. 3-kaatorajoitinpanta kiristetään ulkoputken ympärille sopivaan korkeuteen. Sopivat rajoituskulmat säädetään pannassa olevilla säätöruuveilla.
Kaatorajoitin sopii kaikkiin RT, RTF malleihin. Kippauskulman rajoittaminen säästää kippisylinteriä ja ehkäisee vahinkoja kippauksen yhteydessä. Nummi RT, RTF -mallien rajoitinvipu on tarkoitettu käytettäväksi yhdessä Nummen hydraulisen rajoitinventtiilin, sähköisen rajoittimen tai pneumaattisen rajoitinventtiilin kanssa.

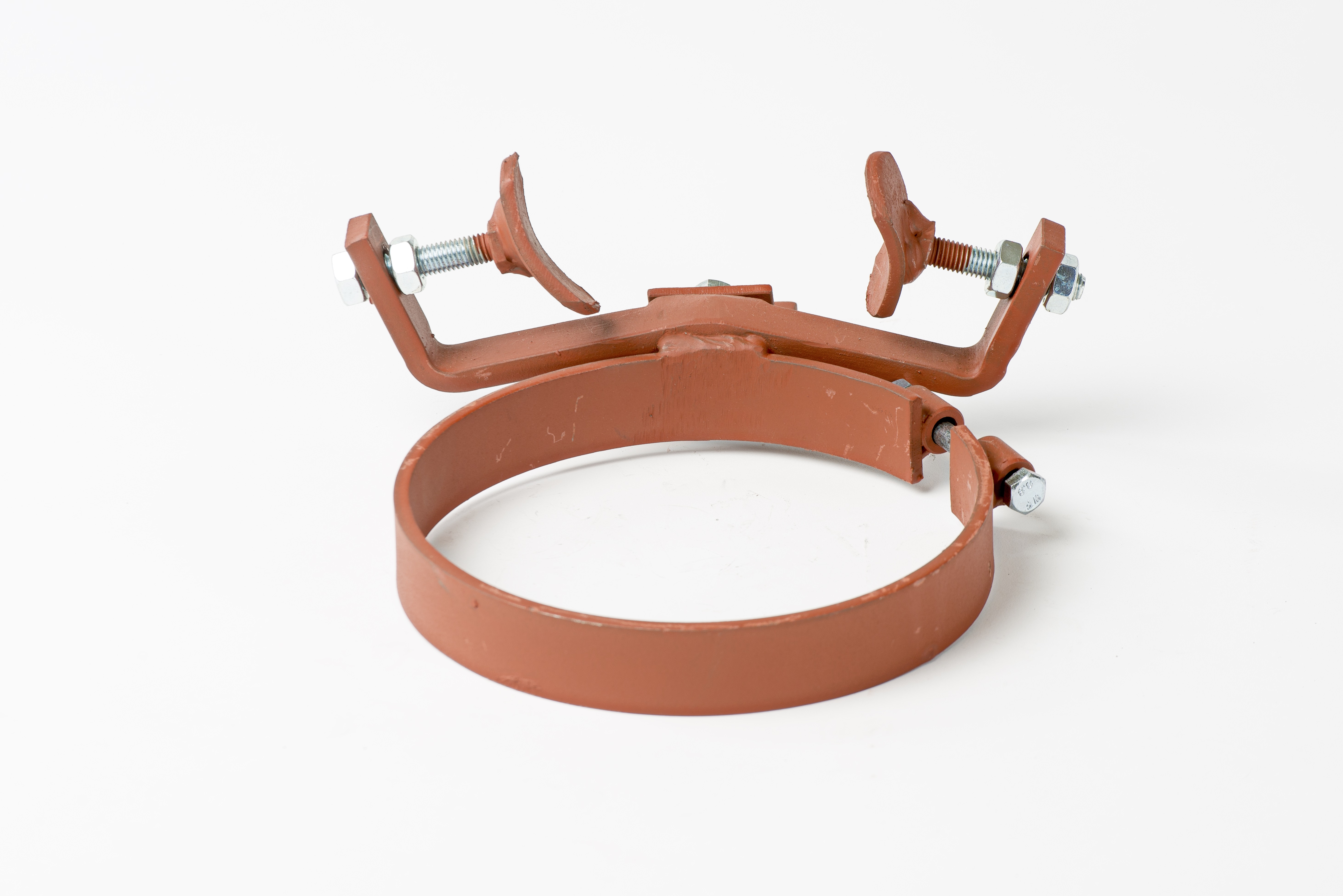

Pantamallinen sylinteriin kiinnitettävä 3-kaatorajoitinsarja TT 152-malleille. Rajoitin sopii kun kehto asennetaan pitkittäin tai poikittain. Hitsatun kehyslaakerin 320209745 kanssa eli pitkittäisasennuksessa käytetään venttiilijalkaa 360207012, jonka päälle hydraulinen tai pneumaattinen rajoitinventtiili asennetaan. Kun kehto asennetaan poikittain kehyksellä tulee käyttää 320209222 venttiilijalkaa, jonka päälle hydraulinen tai pneumaattinen rajoitinventtiili asennetaan. 3-kaatorajoitinpanta kiristetään ulkoputken ympärille sopivaan korkeuteen. Sopivat rajoituskulmat säädetään pannassa olevilla säätöruuveilla.

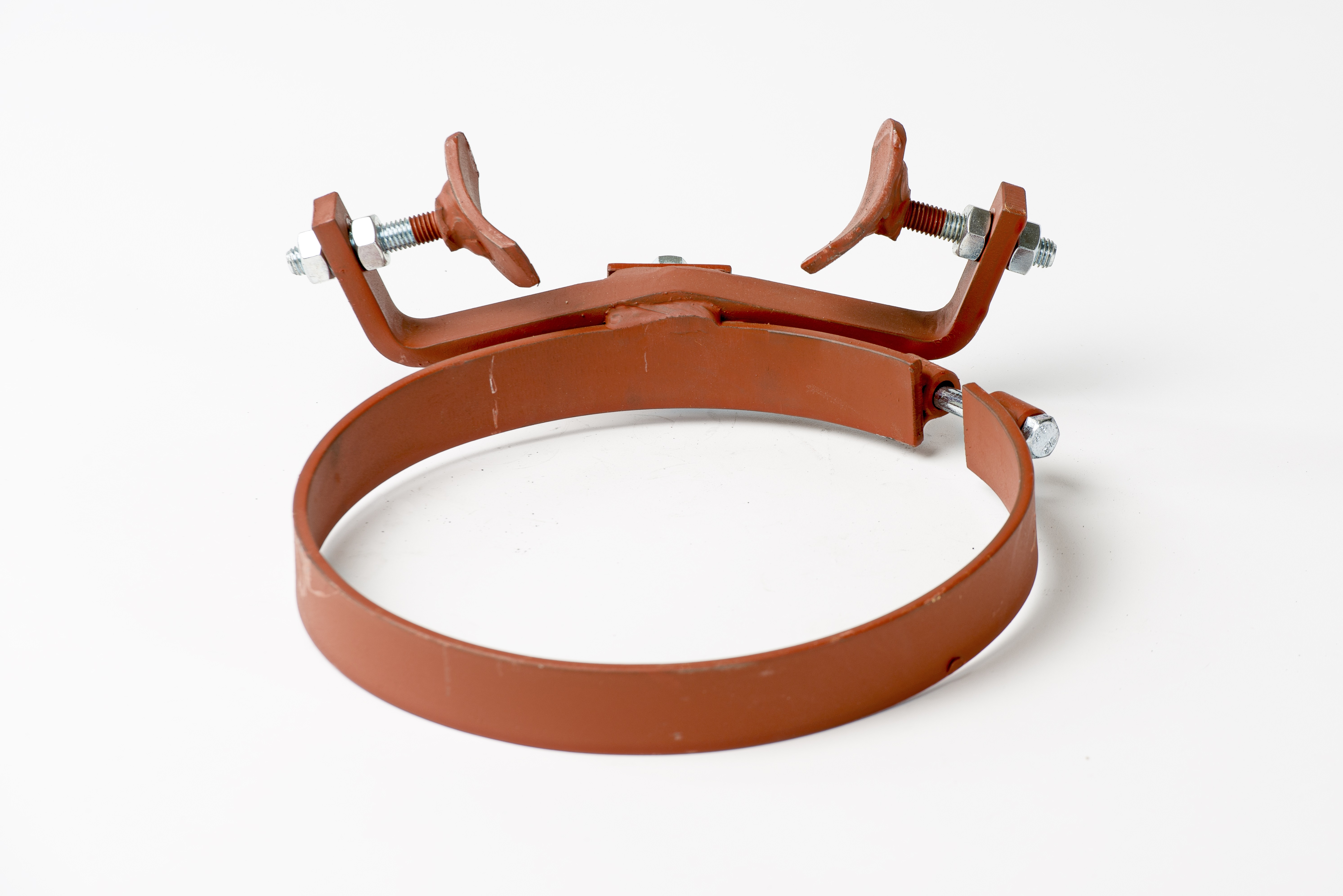

Pantamallinen sylinteriin kiinnitettävä 3-kaatorajoitinsarja TT 194-malleille. Rajoitin sopii kun kehto asennetaan pitkittäin tai poikittain. Hitsatun kehyslaakerin 320209745 kanssa eli pitkittäisasennuksessa käytetään venttiilijalkaa 360207012, jonka päälle hydraulinen tai pneumaattinen rajoitinventtiili asennetaan. Kun kehto asennetaan poikittain kehyksellä tulee käyttää 320209222 venttiilijalkaa, jonka päälle hydraulinen tai pneumaattinen rajoitinventtiili asennetaan. 3-kaatorajoitinpanta kiristetään ulkoputken ympärille sopivaan korkeuteen. Sopivat rajoituskulmat säädetään pannassa olevilla säätöruuveilla.

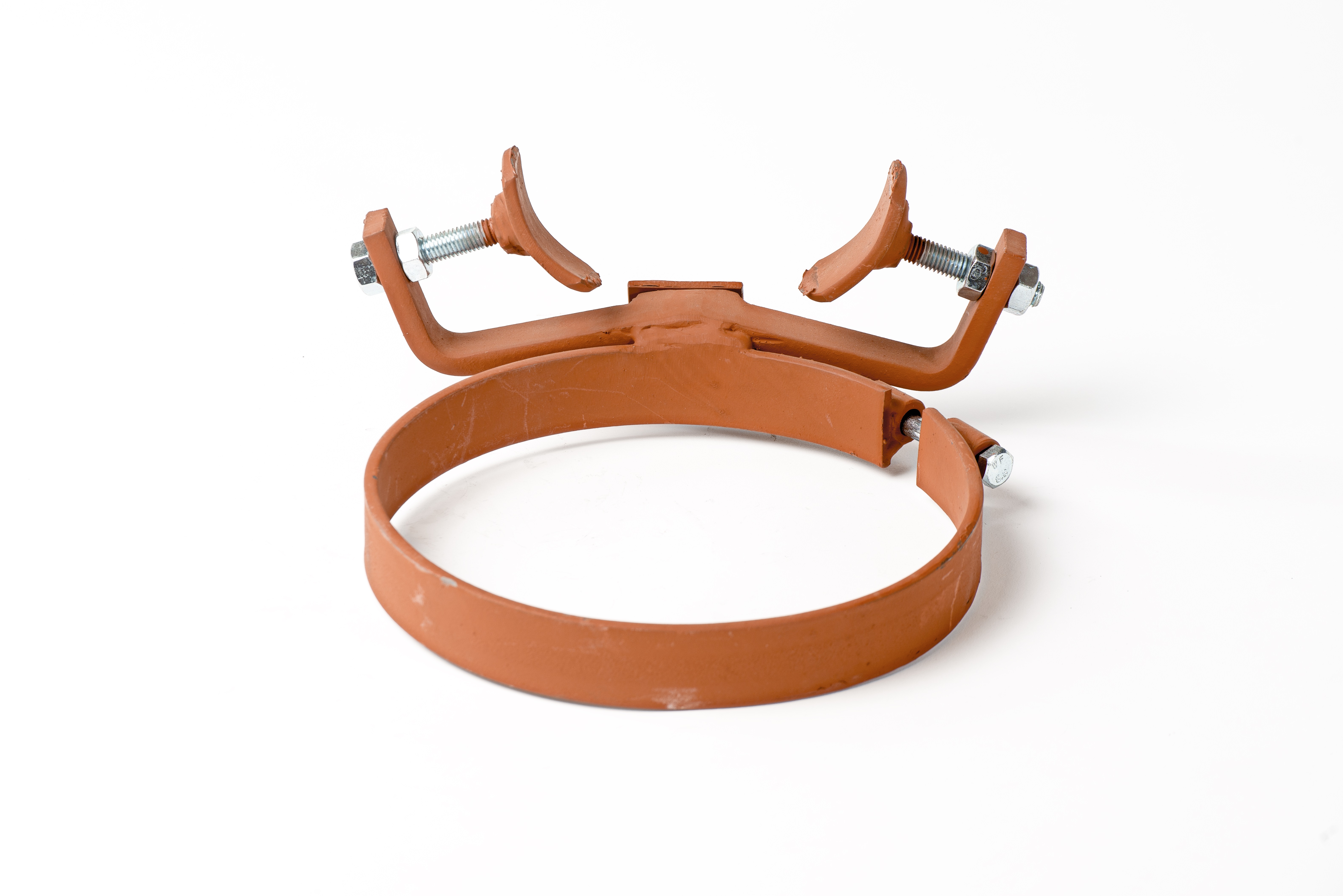

Pantamallinen sylinteriin kiinnitettävä 3-kaatorajoitinsarja TT 172-malleille. Rajoitin sopii kun kehto asennetaan pitkittäin tai poikittain. Hitsatun kehyslaakerin 320209745 kanssa eli pitkittäisasennuksessa käytetään venttiilijalkaa 360207012, jonka päälle hydraulinen tai pneumaattinen rajoitinventtiili asennetaan. Kun kehto asennetaan poikittain kehyksellä tulee käyttää 320209222 venttiilijalkaa, jonka päälle hydraulinen tai pneumaattinen rajoitinventtiili asennetaan. 3-kaatorajoitinpanta kiristetään ulkoputken ympärille sopivaan korkeuteen. Sopivat rajoituskulmat säädetään pannassa olevilla säätöruuveilla.

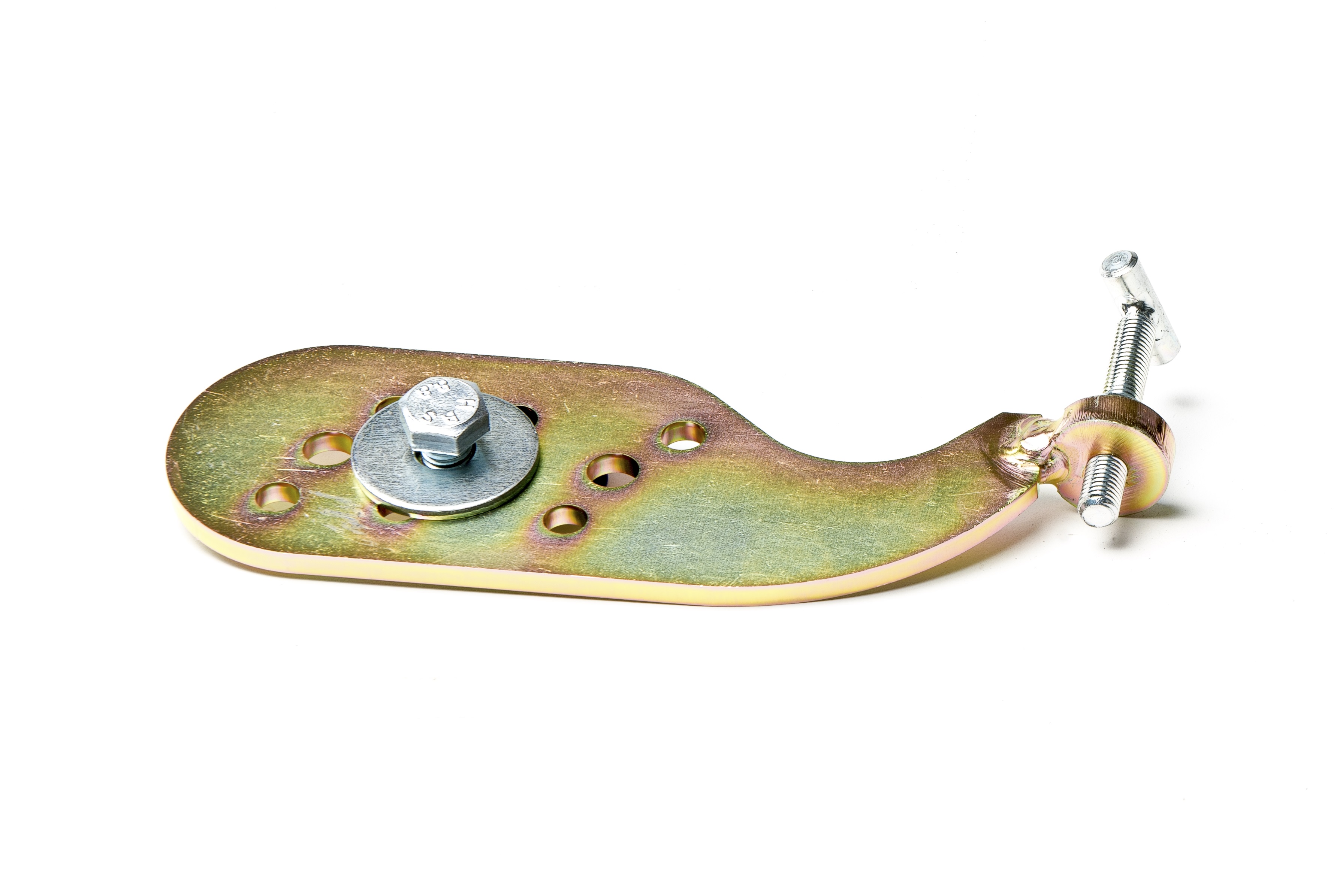

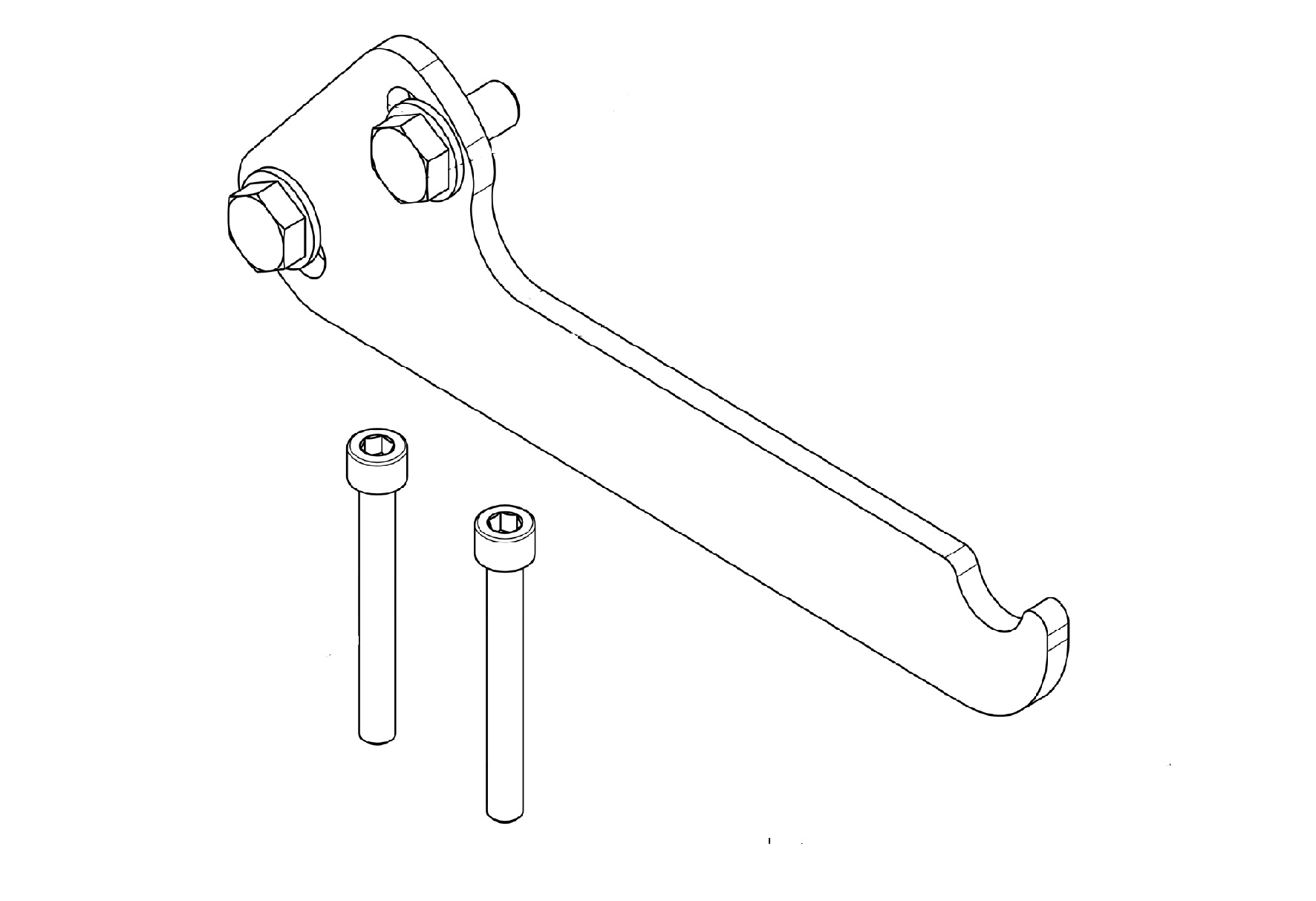

Rajoitinvipu ja venttiilikiinnike RT, RTF kippeihin. Sopii malleihin RT 132 ja RT 152.
Taaksekaatorajoitinsarja TT-malleille. Rajoitin sopii vain kun kehto asennetaan pitkittäin, hitsattavilla laakereilla 320209745 tai pultattavilla laakereilla 320325030. Toimii sekä hydraulisella että pneumaattisella rajoittimella.
3-kaatorajoitinsarja TT-malleille. Rajoitin sopii vain kun kehto asennetaan pitkittäin, hitsatuilla laakereilla 320209745 tai pultattavilla laakereilla 320325030. Toimii pneumaattisella rajoitinventtiilillä.

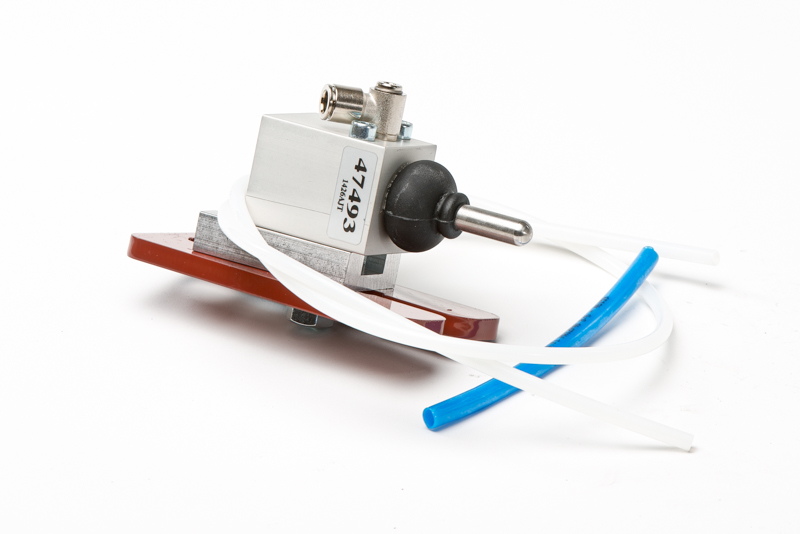

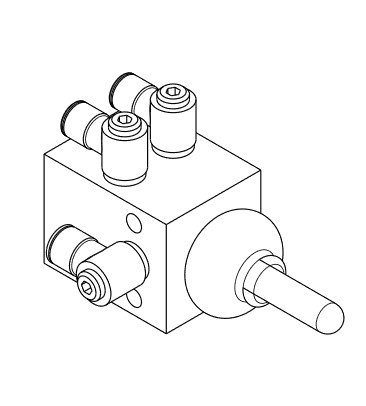

Pneumaattinen kippauskulman rajotinventtiili
Venttiili pneumaattisella karaohjauksella varustettujen laitteiden toiminnan ohjaukseen, kuten kippisylinterin kippauskulman rajoittamiseen. Ei kiinnitysosia mukana.

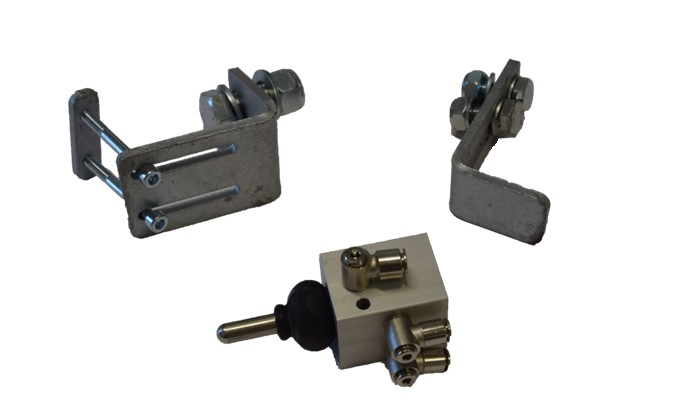

Pneumaattinen kippauskulman rajotinventtiili JTD ja DF-sarjan kippisylintereille. Asennus alapään laakeripalkissa oleviin reikiin. Sisältää kiinnitystarvikkeet.

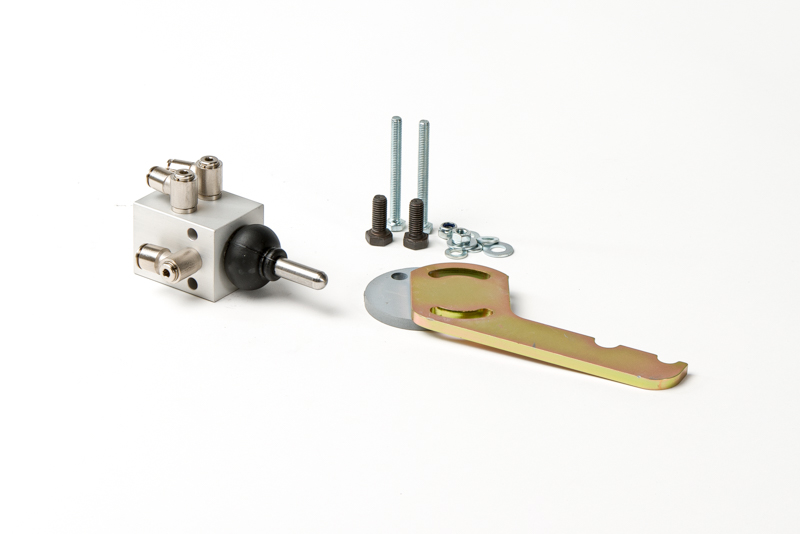

Pneumaattinen rajoitinventtiilisarja JTC-mallisarjan kippisylintereille. Sarja sisältää rajoitinventtiilin sekä kiinnitystarvikkeet ja vivun.

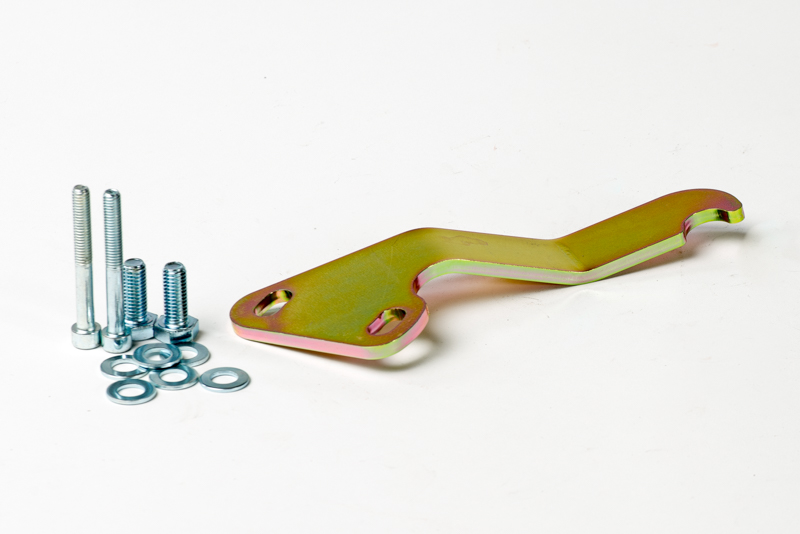

Rajoitinvipusarja JTD ja DF-sarjan kippisylintereille. Hydrauliselle tai pneumaattiselle kippauskulman rajoittimelle.

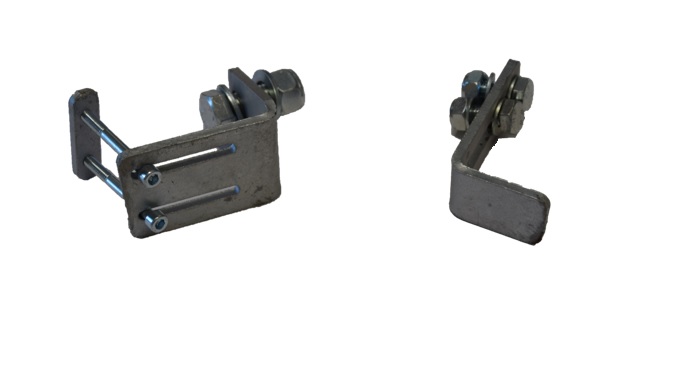

Rajoitinsarja RT, RTF 132 ja RTF 152 malleihin. Helppo ja nopea asentaa ja sisältää kaikki tarvittavat osat. Sisältää 320208991 kaatorajoittimen ja 360508437 pneumaattisen rajoittimen.

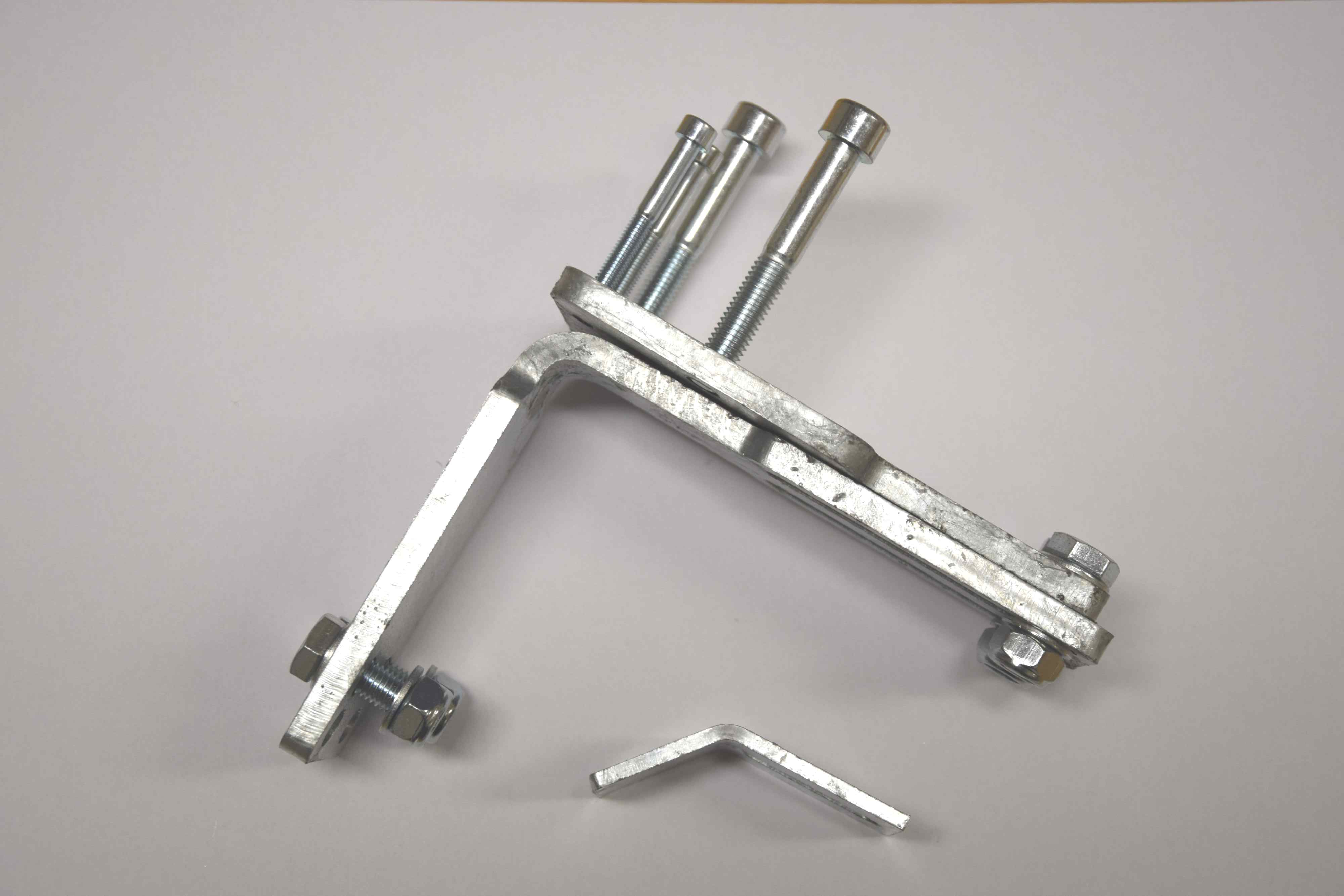

Venttiilin jalkasarja TT kipin poikittaisasennuksiin. Sopii kehysten 320428029 ja 320408029 kanssa. Jalkasarjaan voidaan asentaa joko hydraulinen rajoitinventtiili 360507832 tai pneumaattinen rajoitinventtiili 360508437.
Jalkasarjan kanssa on käytettävä rajoitinvipuja mallista riippuen:
320346620 3KAATORAJ TT132
320336620 3KAATORAJ TT152
320326620 3KAATORAJ TT172
320316620 3KAATORAJ TT194
320356620 3KAATORAJ TT218
Hitsatun kehyslaakerin 320209745 kanssa pitkittäisasennuksessa käytettävä rajoitinventtiilin jalkasarja. Jalkasarjaan voidaan asentaa hydraulinen rajoitinventtiili 360507832 tai pneumaattinen rajoitinventtiili 360406266.
Jalkasarjan kanssa on käytettävä rajoitinvipuja mallista riippuen:
320346620 3KAATORAJ TT132
320336620 3KAATORAJ TT152
320326620 3KAATORAJ TT172
320316620 3KAATORAJ TT194
320356620 3KAATORAJ TT218
Kiinnikesarja induktiiviselle anturille kippi mallille SUT. Käytä anturia ja johtoa 360511033 tämän sarjan kanssa.

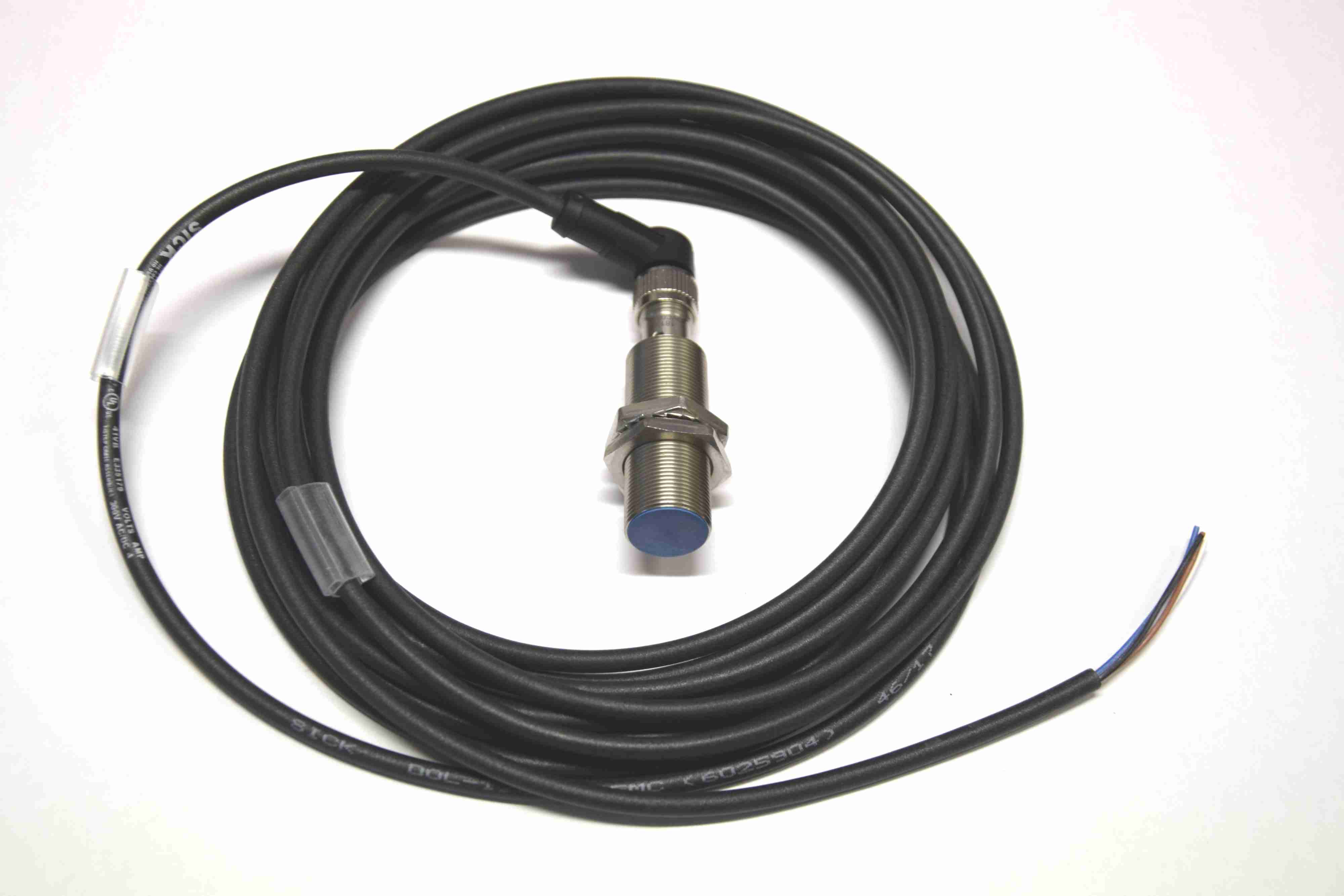

Induktiivinen rajoitinanturi, joka on NC (normally closed). Tunnistusalue 5mm +-1mm. Käyttölaitteen maksimi virrankulutus saa olla 200mA. Kytkentä: ruskea akku/+, sininen akku/- ja valkoinen käyttölaitteelle. Sisältää anturin ja johdon. Anturin kanssa käytettävä seuraavia rajoitinsarjoja: 320209225 JTC, JTD, DF/EF, 320209228 RT, 320209237 SUT
Kiinnikesarja induktiiviselle anturille kippi mallille RT, RTF. Käytä 360511033 anturia ja kaapelia tämän sarjan kanssa.
Kiinnikesarja induktiiviselle anturille JTC, JTD, DF kippimalleille. Käytä 360511033 anturia ja kaapelia tämän sarjan kanssa.
